基于两层三模超网络的区域防空作战体系分析

doi:10.12305/j.issn.1001-506X.2025.01.19

摘要/Abstract

摘要：

针对现有区域防空作战体系分析中模型扩展性不强、作战关系考虑不全面、方法不实用的问题, 提出一种基于两层三模超网络的分析方法。首先定义区域防空作战体系两层三模超网络模型, 其次给出超网络模型的构建步骤, 提出基于面向对象的节点和边建模方法, 最后设计兼具网络特性和作战特性的评估指标, 从平台级和系统级两个层级对体系进行关键节点分析和效能分析。想定场景的仿真结果表明, 该方法具有易于操作、扩展性强、直观性明显和便于辅助专家分析的特点, 不仅能够直观发现体系中的关键节点, 还能全面评估体系效能。

关键词: 体系分析, 超网络, 面向对象, 网络特性, 作战特性

Abstract:

To solve the problems of weak model scalability, incomplete consideration of combat relationships, and impractical methods in the analysis of existing regional air defense combat system, an analysis method based on supernetwork with two layers and three modes is proposed. Firstly, define the supernetwork model of regional air defense combat system with two layers and three modes, then give its construction steps, and put forward the object oriented node and edge modeling method. Finally, design the platform level and system level indicators with both network characteristic and combat characteristic to conduct the key node analysis and efficiency analysis of the system. The simulation results of the scenario show that the method has the characteristics of easy operation, strong scalability, obvious visibility and easy to assist expert analysis. It can not only intuitively find the key nodes in the system, but also comprehensively evaluate the efficiency of the system.

Key words: system analysis, supernetwork, object oriented, network characteristic, combat characteristic

中图分类号:

N936

王远, 贡岩, 刘立业. 基于两层三模超网络的区域防空作战体系分析[J]. 系统工程与电子技术, 2025, 47(1): 182-190.

Yuan WANG, Yan GONG, Liye LIU. Analysis of regional air defense combat system based on supernetwork with two layers and three modes[J]. Systems Engineering and Electronics, 2025, 47(1): 182-190.

图/表 11

图1

图2

表1

表2

图3

图4

图5

图6

图7

表3

表4

参考文献 25

1	金伟新,肖田元.作战体系复杂网络研究[J].复杂系统与复杂性科学,2009,6(4):12-25. doi: 10.3969/j.issn.1672-3813.2009.04.002
	JINW X,XIAOT Y.Research on complex networks of combat systems[J].Complex Systems and Complexity Science,2009,6(4):12-25. doi: 10.3969/j.issn.1672-3813.2009.04.002
2	LEE Y W, LEE T. A measure to assess combat effectiveness using network representation[C]//Proc. of the Summer Computer Simulation Conference, 2013.
3	QIY B,LIUZ,CHENH D,et al.Distributed combat system of systems network modeling[J].Journal of Networks,2013,8(8):1906-1912.
4	张强,李建华,沈迪,等.基于复杂网络的作战体系网络建模与优化研究[J].系统工程与电子技术,2015,37(5):1066-1071.
	ZHANGQ,LIJ H,SHEND,et al.Modeling and optimization of combat system networks based on complex networks[J].Systems Engineering and Electronics,2015,37(5):1066-1071.
5	贾妮萍. 基于超网络的装备体系建模与评估方法研究[D]. 长沙: 国防科技大学, 2019.
	JIA N P. Research on equipment system modeling and evaluation methods based on supernetwork[D]. Changsha: National University of Defense Technology, 2019.
6	罗良彬,商长安,杨辉.区域防空作战体系网络拓扑结构分析与建模[J].现代防御技术,2016,44(1):10-15. doi: 10.3969/j.issn.1009-086x.2016.01.003
	LUOL B,SHANGC A,YANGH.Network topology analysis and modeling of regional air defense warfare system[J].Modern Defense Technology,2016,44(1):10-15. doi: 10.3969/j.issn.1009-086x.2016.01.003
7	聂俊峰,陈行军,史红权.面向任务驱动的海上编队云作战体系动态超网络模型[J].兵工学报,2021,42(11):2513-2521. doi: 10.3969/j.issn.1000-1093.2021.11.024
	NIEJ F,CHENX J,SHIH Q.A dynamic supernetwork model for task driven marine formation cloud warfare system[J].Journal of Ordnance Industry,2021,42(11):2513-2521. doi: 10.3969/j.issn.1000-1093.2021.11.024
8	徐建国,李孟军,姜江,等.预警作战体系超网络建模及结构分析[J].系统工程与电子技术,2018,40(5):1043-1049.
	XUJ G,LIM J,JIANGJ,et al.Hypernetwork modeling and structural analysis of early warning combat systems[J].Systems Engineering and Electronics,2018,40(5):1043-1049.
9	赵丹玲,谭跃进,李际超,等.基于作战环的武器装备体系贡献度评估[J].系统工程与电子技术,2017,39(10):2239-2247.
	ZHAOD L,TANY J,LIJ C,et al.Evaluation of the contribution of weapon and equipment systems based on operation loop[J].Systems Engineering and Electronics,2017,39(10):2239-2247.
10	梁家林,熊伟.基于作战环的武器装备体系能力评估方法[J].系统工程与电子技术,2019,41(8):1810-1819.
	LIANGJ L,XIONGW.Capability evaluation method for weapon and equipment systems based on operation loop[J].Systems Engineering and Electronics,2019,41(8):1810-1819.
11	李国栋,王鹏.基于作战环的作战体系节点重要性评价方法[J].火力与指挥控制,2019,44(8):7-11.
	LIG D,WANGP.Evaluation method for node importance of combat system based on operation loop[J].Fire and Command Control,2019,44(8):7-11.
12	龚建兴,朱雷,王华兵,等.基于功能图的作战体系关键节点分析[J].系统工程与电子技术,2022,44(8):2515-2521.
	GONGJ X,ZHUL,WANGH B,et al.Key node analysis of combat systems based on functional diagrams[J].Systems Engineering and Electronics,2022,44(8):2515-2521.
13	杜正军,张国辉,李庆震,等.作战体系效能分析及关键目标选择模型研究[J].火力与指挥控制,2022,47(1):125-129. doi: 10.3969/j.issn.1002-0640.2022.01.021
	DUZ J,ZHANGG H,LIQ Z,et al.Analysis of combat system effectiveness and research on key target selection models[J].Fire and Command Control,2022,47(1):125-129. doi: 10.3969/j.issn.1002-0640.2022.01.021
14	邵杰.基于AHP与改进DEA方法的装甲兵部队信息化作战能力评估[J].兵工自动化,2017,36(9):78-80.
	SHAOJ.Evaluation of information warfare capability of armored forces based on AHP and improved DEA method[J].Ordnance Automation,2017,36(9):78-80.
15	张迪,郭齐胜,李智国.基于ANP的武器装备体系能力有限层次评估方法[J].系统工程与电子技术,2015,37(4):817-824.
	ZHANGD,GUOQ S,LIZ G.A finite level evaluation method for weapon and equipment system capability based on ANP[J].Systems Engineering and Electronics,2015,37(4):817-824.
16	司光亚,王飞,刘洋.基于仿真大数据的体系分析方法研究[J].系统仿真学报,2019,31(3):511-519.
	SIG Y,WANGF,LIUY.Research on system analysis methods based on simulation big data[J].Journal of System Simulation,2019,31(3):511-519.
17	孔晨妍,朱晶,焦松,等.基于序贯仿真试验的作战体系能力分析优化方法[J].系统仿真学报,2018,30(9):3333-3339.
	KONGC Y,ZHUJ,JIAOS,et al.Optimization method for capability analysis of combat systems based on sequential simulation experiments[J].Journal of System Simulation,2018,30(9):3333-3339.
18	郭圣明,贺筱媛,吴琳,等.基于强制稀疏自编码神经网络的防空作战体系效能回溯分析方法[J].中国科学: 信息科学,2018,48(7):824-840.
	GUOS M,HEX Y,WUL,et al.A retrospective analysis method for the effectiveness of air defense combat systems based on forced sparse autoencoder neural networks[J].SCIENTIA SINICA Informationis,2018,48(7):824-840.
19	李妮,李玉红,龚光红,等.基于深度学习的体系作战效能智能评估及优化[J].系统仿真学报,2020,32(8):1425-1435.
	LIN,LIY H,GONGG H,et al.Intelligent evaluation and optimization of system combat effectiveness based on deep learning[J].Journal of System Simulation,2020,32(8):1425-1435.
20	李振,方胜良,顾有林.空间信息对抗仿真实验体系分析方法[J].航天电子对抗,2012,28(3):10-13.
	LIZ,FANGS L,GUY L.Analysis method of space information adversarial simulation experimental system[J].Aerospace Electronic Countermeasures,2012,28(3):10-13.
21	杨镜宇,胡晓峰,张昱,等.基于体系仿真实验的联合作战能力评估技术[J].指挥信息系统与技术,2017,8(4):1-9.
	YANGJ Y,HUX F,ZHANGY,et al.Joint operations capability evaluation technology based on system of systems simulation experiments[J].Command Information Systems and Technology,2017,8(4):1-9.
22	吴伟,吴琳.基于兵棋推演的作战效能评估方法研究[J].军事运筹与系统工程,2013,27(2):16-20.
	WUW,WUL.Research on combat effectiveness evaluation method based on military chess inference[J].Military Operations Research and Systems Engineering,2013,27(2):16-20.
23	刘海洋,唐宇波,胡晓峰,等.基于兵棋推演实验的综合评估指标度量方法[J].军事运筹与系统工程,2019,33(3):5-12.
	LIUH Y,TANGY B,HUX F,et al.A comprehensive eva-luation index measurement method based on military chess deduction experiments[J].Military Operations Research and Systems Engineering,2019,33(3):5-12.
24	张世坤,操新文,申宏芬.作战体系评估方法综述[J].指挥控制与仿真,2021,43(6):1-5.
	ZHANGS K,CAOX W,SHENH F.Overview of combat system evaluation methods[J].Command and Control and Si-mulation,2021,43(6):1-5.
25	刘德胜.基于复杂网络分析方法的作战体系评估研究综述[J].军事运筹与系统工程,2020,34(3):66-73.
	LIUD S.Review of combat system evaluation research based on complex network analysis methods[J].Military Operations Research and Systems Engineering,2020,34(3):66-73.

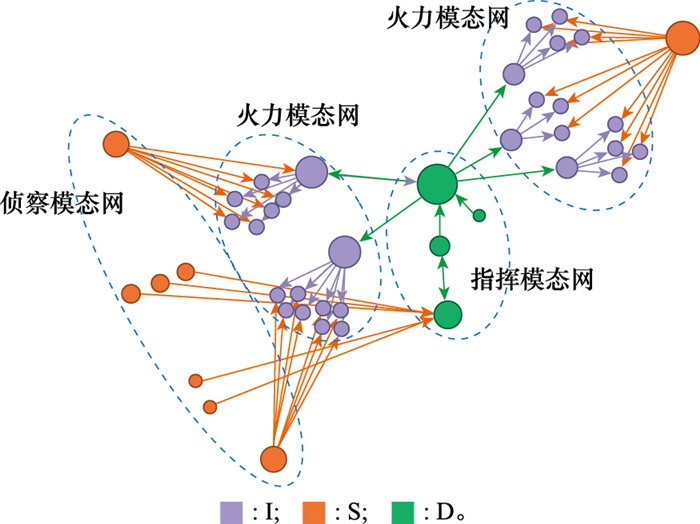

节点模态	模态名称	描述
S	侦察预警	主要用于搜集战场信息, 支撑指挥决策火力拦截, 包括预警卫星、预警雷达、防空雷达、预警机等
D	指挥控制	负责区域的防空作战指挥, 基于情报信息进行分析决策, 向火力拦截单元或实体下达命令
I	火力拦截	对红方打击目标实施拦截, 可用于防空的平台种类包括战斗机、防空导弹、驱逐舰、护卫舰等

边关系名称	边代号	重要度	类别
发送情报	sendMessage	0.8	系统间S-D
发布命令	sendOrder	0.4	系统间D-I
辅助指挥	aidCommand	0.6	系统内D-D
处理情报	processMessage	0.9	系统内D-D
发布命令	sendOrder	1	系统内D-D
辅助指挥	aidCommand	0.5	系统间S-D
发送情报	sendMessage	0.7	系统间S-I
上报请示	reportRequest	0.3	系统间I-D
申请协作	applyCooperation	0.1	系统内I-I
转移指挥	transferCommand	0.2	系统内D-D

指标名称	符号	体系1数值	体系2数值	体系3数值	体系4数值	体系5数值
杀伤链数量	L_num	253	227	247	247	262
杀伤链平均长度	E_len	3.24	3.17	3.22	3.22	3.25
系统能力表征指数	L_S	0.71	0.58	0.71	0.71	0.85
系统能力表征指数	L_I	0.83	0.83	0.76	0.81	0.83
系统能力欠缺指数	L_lac	0.41	0.41	0.62	0.41	0.22

方法	模型	指标
方法1	“两层三模”区域防空超网络模型, 源于作战环和杀伤链思想, 不仅考虑实际业务, 而且考虑各平台之间的作战关系; 边和节点具备易扩展性, 可将边扩展为影响边、时间边等	平台级和系统级等指标, 用于体系关键节点和效能分析, 评估各模态网和系统在体系中的水平
方法2	“两类六网”3层预警作战超网络模型, 考虑任务、活动、能力、武器等元模型及相关关系	系统能力水平等指标, 主要用于高维度网络的评价, 评估武器在作战使用和能力建设方面的表现
方法3	功能图模型, 源于作战环思想, 考虑实际业务	基于功能图的度中心性等指标, 主要用于节点分析
